Měření účinnosti fotovoltaických panelů

Proč měřit účinnost panelů

Účinnost panelů neukazuje jen to, jak rychle degradují fotovoltaické články, ale hlavně to, zda je panel technicky v pořádku. Pokles výkonu v aplikaci střídače obvykle nepoznáte – výroba kolísá s počasím a postupná ztráta v grafech zanikne. Spolehlivě ji odhalí až měření.

Měření se hodí při podezření na nízkou výrobu, před koncem záruky na panely, při reklamaci výkonu, po krupobití nebo vichřici a při koupi domu s již postavenou elektrárnou.

Metoda měření účinnosti panelů

Měříme moderními přístroji firmy METREL, které umí změřit jednotlivé panely i celé stringy. Na panely umístíme snímač intenzity slunečního záření a teplotní senzor, které jsou připojené k dataloggeru. Druhým přístrojem současně měříme na přívodu DC vedení ke střídači.

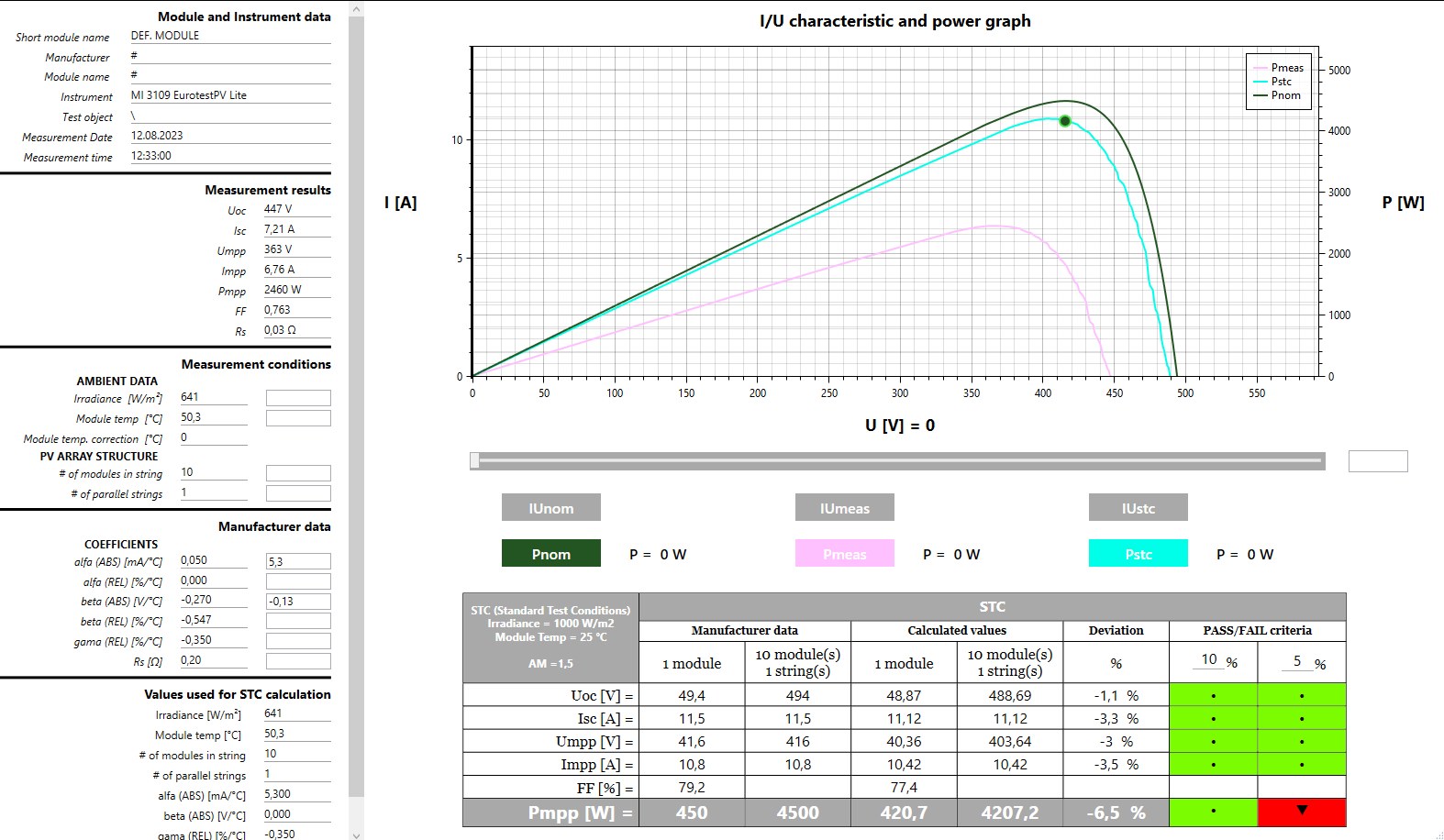

Po synchronizaci dat z obou přístrojů získáme křivky a parametry výkonu (I-V charakteristiku). Výsledky zpracujeme v počítači do technické zprávy.

Porovnání s hodnotami výrobce (STC)

Výrobce udává výkon panelu za standardních testovacích podmínek (STC – ozáření 1 000 W/m², teplota článku 25 °C). Naměřené hodnoty proto přepočítáme na STC a porovnáme se štítkovými údaji a se zárukou výrobce na pokles výkonu. Zjistíte tak, zda panely degradují běžným tempem, nebo je důvod k reklamaci.

Měření termokamerou

Nejrychlejší metodou, jak najít vadný nebo poškozený panel, je termokamera. Odhalí takzvané hot spoty – místa, kde se článek přehřívá. Vznikají například zastíněním článku, jeho defektem (mikrotrhliny, poškození krupobitím) nebo přirozenou degradací. Termokamerou zkontrolujeme také konektory MC4, svorky a rozvaděče, kde přechodový odpor může vést až k požáru.

Pokud jsou panely přístupné, změříme je a vyhodnotíme naměřené teploty. Při nálezu hot spotu vyhotovíme zprávu s fotodokumentací.

Ukázky z termografie

Měření účinnosti rádi spojíme s posouzením montáže nebo revizí FVE.
